TWS真无线立体声蓝牙耳机功能测试设备发布

过去两年,TWS耳机ODM、OEM厂家已有4家成功IPO。豪恩声学、联创宏声、天键电声、猎声电子4家应该也在作IPO的准备。最终仅三四家成功IPO,其它均铩羽而归,从这一点来看,TWS耳机ODM、OEM厂家上市之路将极为艰辛。

随着华为、小米、OPPO和vivo等手机大厂加码TWS耳机产品线,闻泰、华勤、龙旗中诺等传统手机ODM必然快速切入TWS耳机ODM行列,而以其强大的资金实力,以及对供应链的把控能力,将快速弥补自身在TWS产品技术研发和生产上的不足。

深圳市卓讯达科技紧跟市场步伐,早在2019就布局TWS测试设备,目前已导入各TWS各ODM厂、OEM厂产线批量应用,测试设备采用整机与治具分离,做到耳机与充电盒共用一台整机,通过切换治具做到整机1拖2或1拖4模式进去耳机成品与充电盒成品功能测试,外观新颖,摆脱传统测试治具杂乱、种类繁多痛点。

完整版TWS功能测试解决方案:
TWS功能测试解决方案(卓讯达)V1.51.pdf

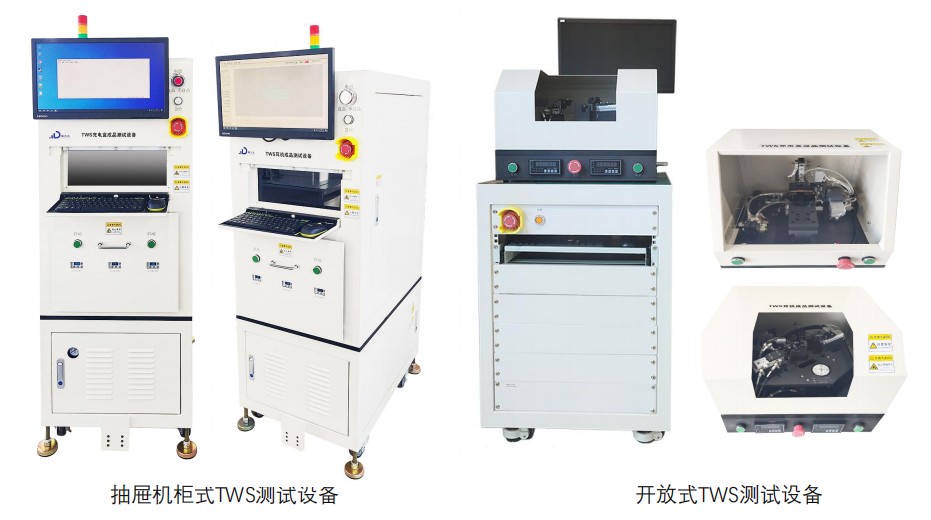

TWS测试设备

TWS半成品测试项:

半成品耳机 半成品充电盒
电流测试 电流测试
Cap Sensor 自检 Pogo 输出电压
蓝牙测试 电池温度
Hall sensor测试 Hall sensor测试
磁铁极性测试 按键测试
Pogo pin通讯 Pogo pin通讯
软件版本核对 软件版本核对
器件自检 器件自检
读取SN LED测试
  读取SN
  霍尔开关测试

TWS成品测试项:
成品耳机 成品充电盒
软件版本核对 软件版本核对
读取SN 读取SN
电池电量测试 电池电量测试
充电电流测试 充电电流测试
待机电流测试 待机电流测试
电池温度测试 电池温度测试
Pogo pin通讯 Pogo pin通讯
Cap Sensor测试 Pogo 输出电压
G Sensor测试 按键测试
  LED测试
  Type C 测试
  翻盖测试
  无线充电测试
测试项(可根据客户需求增加) 霍尔开关测试


TWS成品测试项实现方式详解:

1、耳机pogo pin通讯
根据耳机上的pogo pin位置,确定下针方式及位置。一般为气动接触和夹具集成两种。

2、耳机蓝牙测试
通过扫描耳机上二维码连接或者蓝牙dongle与耳机自动连接。

3、电流测试类功能
通过软件和自研测试电源读取电量、休眠电流、充电电流的数据信息,返回给PC进行判定,在门限范围内则PASS。

4、版本信息核对
通过客户提供的指令读取版本和配置信息,并判断是否和预设信息一致。

5、读取SN
通过客户指令或ADB指令读取SN信息。

6、Hall Sensor测试
通过气缸控制磁铁靠近耳机/充电盒上的霍尔开关,通过软件获取霍尔传感器 的状态变化。

7、耳机磁铁极性测试
通过设备内置的霍尔传感器检测产品上的磁铁极性,判断南北极,与预配置信息对比,判断磁铁是否安装正确。

8、无线充电池测试
利用产品指定无线充电器,通过蓝牙协议,使用软件读取电流的指令,读取充电电流。

9、充电盒pogo pin通讯
根据充电盒上的pogo pin位置,确定下针方式及位置。一般为气动控制探针靠近和远离。

10、充电盒pogo输出电压
通过负载模拟耳机,读取输出电压值,返回电脑端进行判定。

11、充电盒按键测试
用按键气缸按压手机按键,软件自动采集按键事件,如果按键次数大于1则PASS。

12、LED灯测试
通过指令控制充电盒上LED灯颜色变化,并通过摄像头拍摄LED灯各种颜色图片,分析图片LED灯颜色,符合则PASS。

13、Type C测试
由气缸带动usb头进行插拔,USB头上带有浮动件,避免插坏产品。

14、成品充电盒翻盖测试
夹具到位后,旋转气缸旋转一定角度,滑台气缸推出,真空吸嘴吸上盒盖,带动盒盖打开。

15、耳机Cap Sensor /Touch Sensor测试
根据耳机上的Cap sensor数量及分布位置,使用2~3个导电硅胶测试头来对senor进行包夹和避空,过程中通过软件分别读取各senor的信号量,并将值返回到PC端进行判断,符合门限范围则PASS。


①执行净空测试时,所有测试头离开sensor10mm以上;执行DIFF测试时,各测试头同时包夹耳机,完全覆盖传感器区域,测试头挤压耳机时有压力传感器检测压力,避免压力过小或过大;
②测试头为导电硅胶材质,且根据耳机形状仿形。

16、耳机G sensor测试
由于传感器水平校准,耳机必须平放于仿形夹具上,气缸推出使夹具底座整体翻转,控制夹具实现X/Y/Z三轴倾斜45°,设备在水平和45°翻转情况下分别由软件读取数值后统一发送到电脑进行判定。

17、器件自检
通过软件指令,确认产品自检器件项目是否全部PASS。覆盖内容包含各功能部件的IIC通路,以及芯片是否可以启动,包括FLASH、MCU、霍尔、电量计等。
