OLED 、AMOLED助力折叠柔性屏发展

LCD

LCD的英文名称叫「Liquid CrystalDisplay」,也就是液晶显示器,作为替代CRT显示器的产品,其「轻薄和廉价」,是占据市场最重要的两大因素。

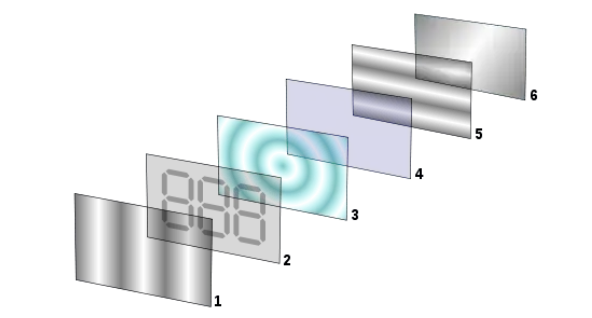

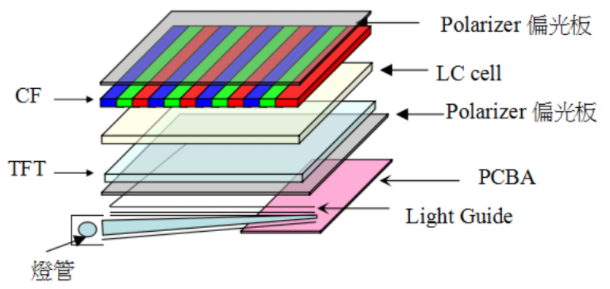

LCD的显示原理是在两片平行的玻璃基板当中放置「液晶盒」,下基板玻璃上设置TFT(薄膜晶体管),上基板玻璃上设置「彩色滤光片」,通过TFT上的信号与电压改变来控制液晶分子的转动方向,从而达到控制每个像素点偏振光出射与否,而达到显示的目的。

就是在两片液晶玻璃之间,利用TFT信号,来控制偏振光射出的方式,进而达到显示的目的。

正是由于这样结构简单的设计,以及低廉的液晶玻璃,所以才让LCD屏顺理成章的取代了CRT与等离子显示屏。

其实很多人都有一个误区,认为LCD与LED是两种液晶显示屏,然而事实并非如此。

LCD按照「背光源」的不同,可以分为「CCFL显示器」(冷阴极荧光灯管)和「LED显示器」(发光二极管)。如果再按照「工作原理」来区分,LCD又可以分为TN-LCD、TFT-LCD、STN-LCD和FSTN-LCD等,而它们主要的区别只在于「液晶分子的扭曲角度」。目前市面上主流的LCD显示屏,大都是TFT-LCD这类产品,其他相对较少。

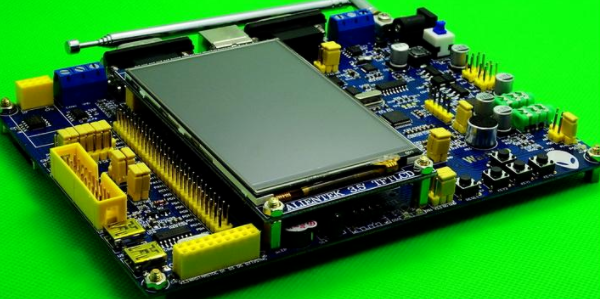

电子设备中常用的TFT-LCD

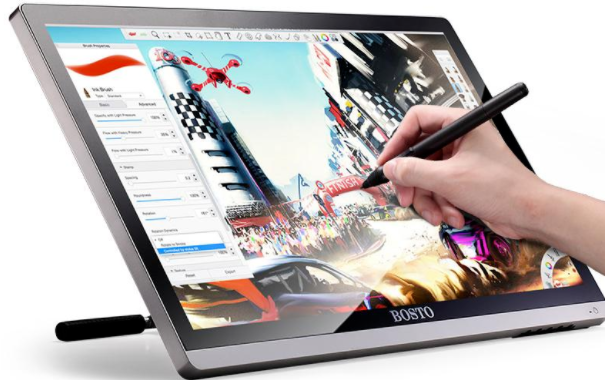

也就是说,LCD是包含了LED的,而 LED的全称应该是「LED背光型液晶显示屏」。它与CCFL相比,优点在于「体积小」、「功耗低」,在兼顾轻薄的同时达到「较高的亮度」,但是在色彩表现上稍逊一筹,所以在专业绘图 LCD 中,大都采用的传统CCFL 作为背光光源。



LCD显示屏的优缺点。

优点:

  • 能耗低;

  • 辐射指标普遍比CRT要低一些;

  • 不会出现任何的几何失真,线性失真;

  • 可视面积大;

  • 画质表现精细(廉价的显示器除外)。

  • 不会因供电不足导致画面色彩失真。

缺点:

  • 可视偏转角度小;

  • 容易产生影像拖尾现象(也称画面撕裂);

  • 亮度和对比度不是很高;

  • 存在液晶“坏点”问题;

  • 当分辨率低于显示器的默认分辨率时,画面会明显变糊;

  • 当分辨率大于显示器的默认分辨率时,细节处的色彩会丢失;


LED

说完LCD这个大哥后,再来看看这位LED小弟。(现在已经和大哥平起平坐了)

LED显示屏自从应用于智能手机后,就飞速发展。从最初的LED演变成了现在的OLED QLED、AMOLED甚至是MiniLED、Micro LED。下面鱼儿就从原理、特性、优缺点等方面,一一为大家简单介绍下这些LED技术。

1.  OLED

OLED又被称为「有机电激光显示」、「有机发光半导体」。它属于一种电流型的有机发光器件,由基板、阴极、阳极、空穴注入层(HIL)、电子注入层(EIL)等部分构成。在电场的作用下,电子会分别向空穴传输层和电子传输层注入,并迁移到发光层。当二者在发光层相遇时,产生能量激子,从而激发发光分子最终产生可见光。



普通OLED显示器的基本结构

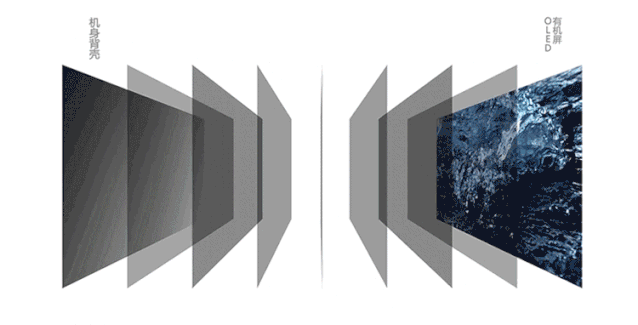

作为有机显示屏,OLED并不需要背光源,通过电流驱动有机薄膜本身,就可以实现发光的,所以在结构上更加轻薄。

优缺点:

  • 对比度理论上可以做到无限大。(OLED技术可以关闭独立的像素,让其亮度归零)

  • 屏幕结构超薄。(未来OLED电视有望实现1mm以下的厚度)

  • 对眼睛的损害较小。(OLED是自发光,波长更加接近于自然光)

  • 画面依旧会产生拖影。(较LCD屏稍好一些)



2.  QLED

QLED起初是由「三星」创造的商标,到后来才慢慢演变成的一项全新技术。它通过使用「量子点技术」,透过植入至 QDEF(量子点强化膜)上,不同大小的「量子点」并在蓝色背光的撞击下,产生出纯净的红、绿、蓝三原色光线,用以提高关键图像的显示质量。

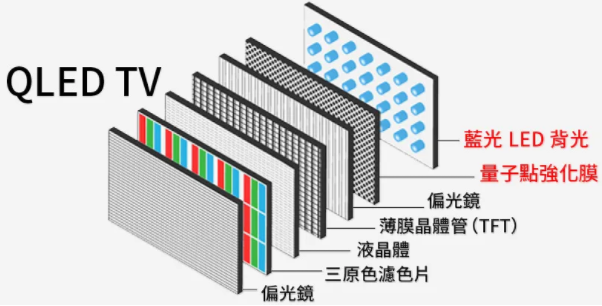

QLED基本结构

简单来说,就是在原本OLED的基础上,加上了「量子点强化膜」,让色彩表现得更加艳丽。

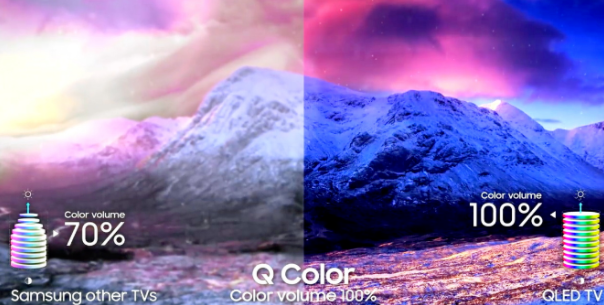

三星QLED色彩对比

在优缺点方面几乎与OLED一致,但是由于QLED不是自发光的,所以屏幕的LED背光始终处于开启状态,这就导致屏幕始终常亮,不能体验到纯粹的黑,以及长时间使用有可能会造成烧烘(烧屏)现象。

AMOLED

一说起AMOLED,想必大家最熟悉不过了,它是一种「变种 OLED 显示技术」,也被称为「有源矩阵有机发光二极管」。

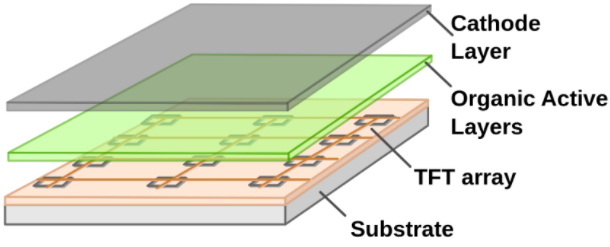

AMOLED部分结构

这种技术通过有机物发光体,「筛选」成千上万个只能发出红、绿、蓝这三者颜色之中的一种光源,加以特定的形式安放在屏幕的基板上,然后再通过施加电压,调节三原色的比例之后,才能发出各种颜色,进而显示图像。(管你有没有听懂,看就完事了)

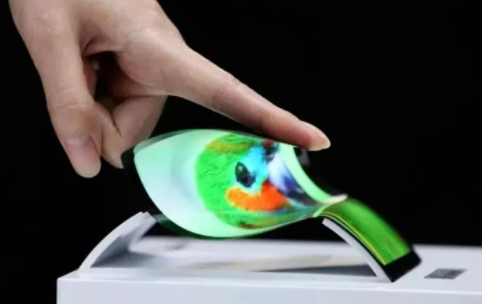

利用这种特性,就能让AMOLED屏发生形变,或加入特定的技术,也就是我们现在能够见到的柔性屏、折叠屏,屏下指纹等。

优点:

  • 轻薄方便,能耗低;

  • 可形变,拥有出色的延展性,不容易损坏;

  • 色域广,色彩更加艳丽(与QLED显示效果相当,但能显示极致的黑和白);

缺点

  • 生产成本较高,技术昂贵,良品率低;

  • 室外能见度低(强烈阳光下可能什么也看不见);

  • 偏色严重,屏幕边缘可能发虚;(这就是大家听说过的绿光屏);

  • 颜色过于鲜艳,容易造成视觉疲劳;

  • 长时间亮屏,可能会造成烧屏现象;

Mini LED、Micro LED

这两种LED技术,其实与前三种的联系并不大。与其说它们是屏幕技术,还不如说是一种全新的「液晶模组技术」(也可以说是,未来显示屏技术发展的新方向)。

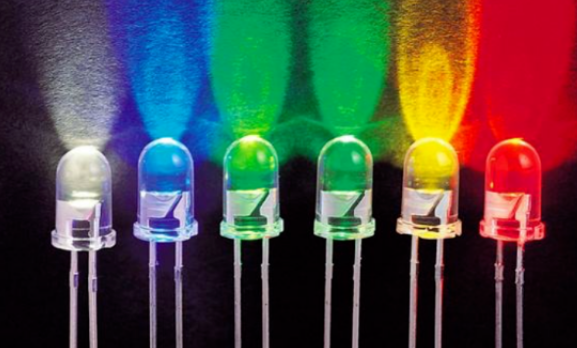

它们内部并没有像OLED那样的有机物涂层,而是由更为“原始”的无机金属半导体构成(比如磷化镓、氮化镓等)。简单来说,它们的发光原理和「LED灯」类似。

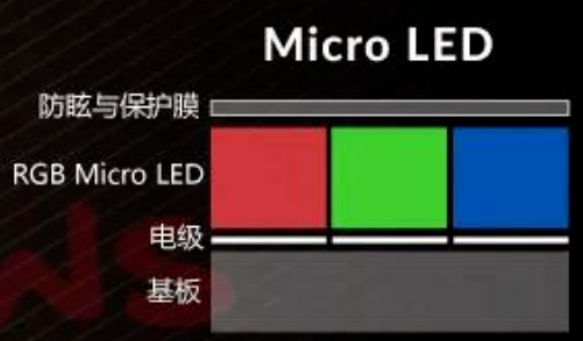

Micro原理技术(Mini与其类似)

也正是因为这样的模组技术,才导致了这类产品的售价和成本都极其昂贵。目前市面上,最为便宜的Mini LED,是来自苹果的「Pro Display XDR」

至于Micro LED显示器就更不要想了,目前唯一在售的是索尼790寸Crystal LED超级电视

在优点方面,它们几乎涵盖了所有LED的优点,除此之外还有着更低的功耗、更耐高温和低温、使用寿命更长的优势,而唯一的缺点就是贵!

目前来说,OLED 、AMOLED这两类,是市场上的主流,随着技术的愈发成熟,慢慢地也出现了进阶版,甚至是更为科幻的「透明电视」,比如小米透明电视大师版。

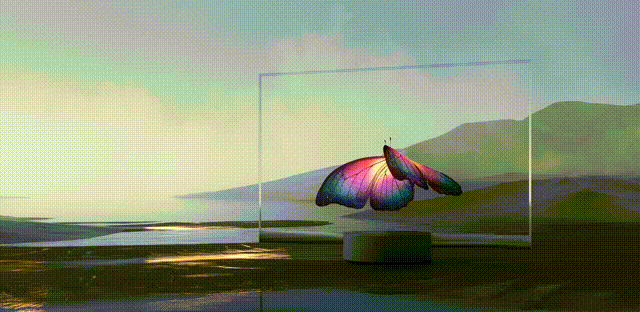

小米透明电视

显示屏作为手机、电脑这类移动产品的关键部分,相信会有更多的新技术进入我们的视野,让我们拭目以待吧!
