电池模拟器解决方案
JV-5301多通道程控电阻箱产生所需要模拟电阻值给到产品，并通过CAN通讯读取结果。灵活的设计架构支持主机配置不同规格板卡来实现测试需求，单张板卡最大支持4通道，整机最大支持15张板卡，以适应不同测试场景的需求，非常适合模拟阻性传感器和用作系统测试仿真。
多通道程控电阻箱特点：
- 电阻可选范围：0Ω（短路）~10MΩ
- 可选温度、负载、高压电阻板卡
- 支持24V DC供电、CAN通讯单独控制使用
- 快速动作，每秒支持500次电阻编程
- 控制电路与可编程电阻完全隔离
- 电阻最大功率：25W
- 电阻最大切换电流：1A
- 开关闭合时间：<1.1ms
- 开关释放时间：<0.4ms
- 开关寿命：低负荷>1亿次操作
- 开关寿命：满负荷>100万次操作

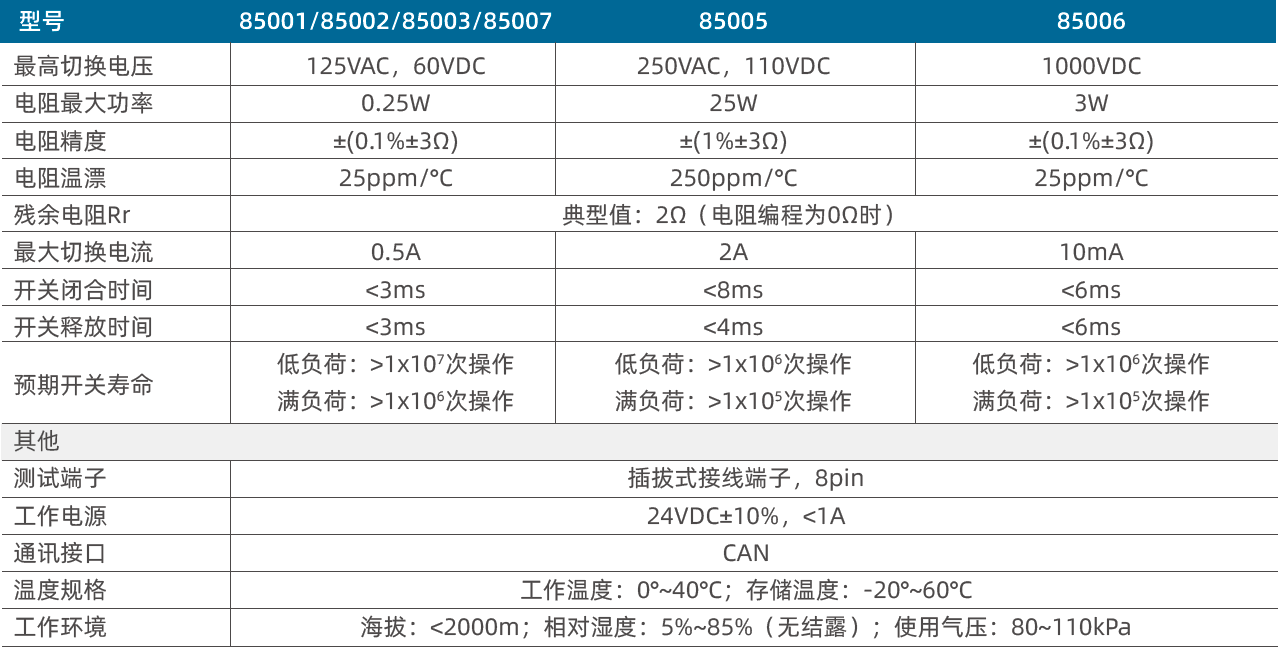

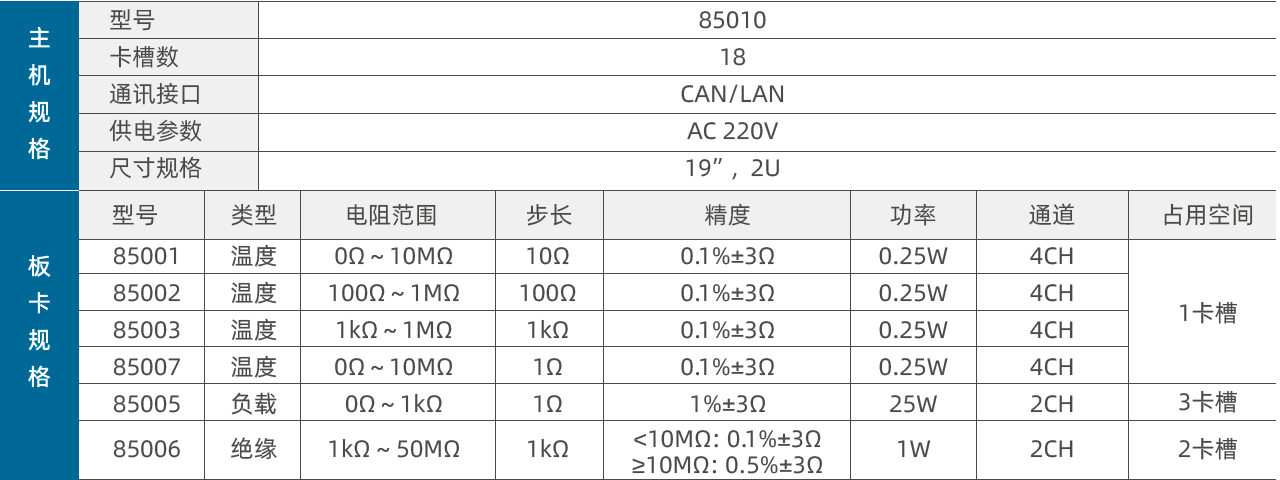

可编程电阻模块板卡规格参数
|
供电参数 |
AC 220V |
||||
|
通讯接口 |
CAN |
||||
|
尺寸规格 |
19”， 2U |
||||
|
板卡规格 |
|||||
|
板卡型号 格 |
JV-5311 |
JV-5312 |
JV-5313 |
JV-5315 |
JV-5316 |
|
板卡类型 |
温度电阻卡 |
温度电阻卡 |
温度电阻卡 |
负载电阻卡 |
高压电阻卡 （耐压1KV） |
|
电阻范围 |
0Ω～10MΩ |
100Ω～1MΩ |
1KΩ～1MΩ |
0Ω～1KΩ |
1KΩ～50MΩ |
|
步长 |
10Ω |
100Ω |
1KΩ |
1Ω |
1KΩ |
|
精度 |
0.1% |
0.1% |
0.1% |
1% |
0.1% |
|
通道/功率 |
4通道/0.25W |
4通道/0.25W |
4通道/0.25W |
2通道/25W |
2通道/1W |
|
高压电阻板卡图片 |
|
||||
|
负载电阻板卡图片 |
|
||||
|
温度电阻板卡图片 |
|
||||
