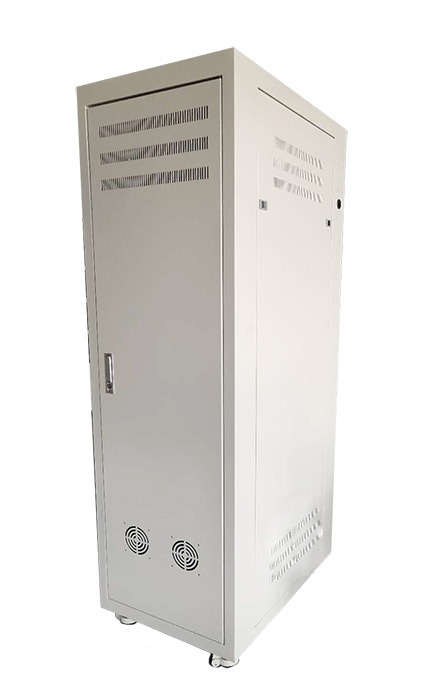

  • BMS自动化测试系统背面

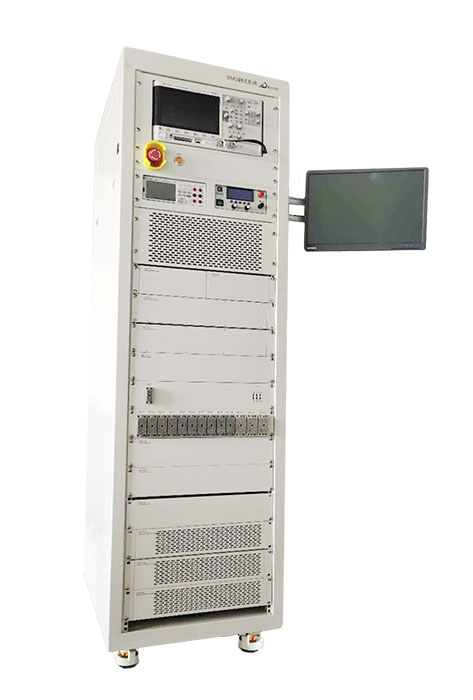

电池BMS EOL测试系统

产品特点:

减少大量附加设备投入,单位面积内产能大幅提升;
工作量少,可迅速完成线体架设,满足客户产能急速提升的需求;
结构设计合理,保障测试稳定性,大大减少产线操作和人力成本;
预留自动化接口,可根据客户需求设计无人化生产;
外观简洁大方,整齐方正,便于产线布局和5S管控;
90%以上部件可重复利用,满足产线迭代和换线生产的需求;
产品介绍
技术参数
BMS测试硬件架构

采用通用设计方式,系统通过更换夹具兼容BMU/CMC测试

可编程配电盒兼容各种不同电芯串数和组数

可编程主控制器支持各种模拟及数字IO输入/输出接口 10 Ω – 10M Ω通用电阻模块,支持各种不同产品需求

面板接线端子及内部走线标准化 根据不同产品测试要求,仅需选配不同仪表即可

夹具工装  BMS测试夹具

工装主体采用钣金和机工工件,美观大方

针模及接口板采用防静电电木制作

内置气缸、支持自动合盖、翻盖、自动顶入测试针;

也可支持手动开合盖

接口采用EDAC座,带防呆、锁紧,连接牢固,

更换方便快捷 内置自动扫码模块

序号 名称 数量 品牌 型号 备注
1 机柜 1 福万达 IV-1601  600*800*1800MM 深度800MM
2 工作台 1 福万达  IV-1701 带键盘托架+工具盒
3 工业电脑 1 研华  研华 510MB
4 DAQ卡 1 NI PCIe-6225 电压采集,数字信号输入输出
5 PCI_CAN卡 1 NI PCIe-8512-1 CAN通讯
6 PCI_CAN卡 1 ZLG PCI-9840 4端口
7 显示器 1 联想   19.5寸显示器
8 条码扫描仪 1 霍尼韦尔 3320-UG 扫码
9 主控制器 1 福万达 JV-5102 夹具控制,DAQ驱动,万用表切换控制等
10 配电盒 2 福万达 JV-5203 10组,电芯切换
11 总压切换模块 1 福万达 JV-5213 总压切换,电芯、高压源互锁
12 程控电阻模块  1 福万达 JV-5301 16通道/64组,模拟NTC电阻等
13 高压绝缘模块 1 福万达 JV-5501 12组,高压绝缘电阻及高压绝缘点切换
14 外置温度模块 1 福万达 JV-5701 环境温度监测
15 高低边驱动模拟模块  1 福万达 JV-5802 24组,提供高低边所需负载
16 交换机  1 TP-link SF1016S 系统内部局域网
17 电芯模拟器 2 福万达 JV-6101 14道,电芯模拟
18 低压直流电源  1 EA PSI-5040 BMS供电
19 高压直流源  1 EA PS9750-4 750V高压
20 万用表  1 Keysight 34410A 高精度测试休眠电流
21 高精度源表 1 Keithley 2401 高精度源表,精度<1mV
测试项目

BMS测试架构 Barcode、PN扫描、CAN通信、RTC测试、

电流测试、唤醒测试

电压检测、高压互锁、温度检测

高压检测、绝缘检测、H桥检测

Crash、PUMP_LIN、Relay Test

PWM测试、电芯采样、温度采集

均衡功能
