燃料电池发电系统测试方法(GB/T 28183-2011)

1范围

  本标准规定了客车用燃料电池发电系统测试方面的术语和定义、技术要求、燃料电池发电系统的测试项目指标、试验过程及测试方法、燃料电池发电系统绝缘性测试、质量测试、试验结果整理和试验报告。

  本标准规定的测试内容包括:燃料电池发电系统密封性测试、常温起动性能测试、工况法性能测试、绝缘性测试和质量测量。

  本标准适用于客车用质子交换膜燃料电池发电系统。

  2规范性引用文件

  下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

  GB/T 7445-1995纯氢、高纯氢和超纯氢

  GB/T 18384.3-2001电动汽车安全要求第3部分:人员触电防护

  GB/T 20042.1质子交换膜燃料电池术语

  GB/T 23645-2009乘用车用燃料电池发电系统测试方法

  GB/T 25319-2010汽车用燃料电池发电系统技术条件

  3术语和定义

  GB/T 20042.1、GB/T 23645-2009和GB/T 25319-2010界定的以及下列术语和定义适用于本文件。

  3.1

  燃料电池发电系统工况operating condition of fuel cell system

  燃料电池发电系统工作状态,以功率为标志。

  3.2

  负荷率loading rate of power

  燃料电池发电系统输出功率与额定功率之比,单位%。

  4技术要求

  4.1对被测对象完整性要求

  被测试的燃料电池发电系统是电池堆和辅助系统的集成,在外接氢源和起动电源条件下能够正常工作。辅助系统包括氢气供给系统(不包括气瓶至一级减压阀部分)、空气给排系统(包括专用于空压机或鼓风机的DC/DC、DC/AC变换器)、水/热管理系统、控制系统和安全保障系统等。在水/热管理系统中,把散热器及其风机定为燃料电池发电系统部件,但不计人燃料电池发电系统的质量和体积。

  4.2通讯要求

  要求被测燃料电池发电系统给测试平台提供和接受以下信息:

  a)电池堆工作温度;

  b)电池堆和嫩料电池发电系统的电压和电流;

  c)能接受起停信号;

  d)能接受功率给定信号;

  e)能够给出故障码。

  4.3试验条件

  4.3.1实验室,具备必要的安全措施,包括氢泄漏检测报警措施、通风措施、空间上部电器防爆密封措施。

  4.3.2侧试系统平台,电压传感器精度0.5%,电流传感器精度0.5%,温度传感器精度±1℃,压力传

  感器精度1%,氢气质量流量计精度10%。

  4.3.3称重衡器,精度0.5%。

  4.3.4供给氢气,应满足GB/T 7445-1995的要求。

  4.3.5燃料电池发电系统起动电源。

  4.3.6高压氮气。

  4.4测试和检查项目

  测试和检查项目包括以下内容:

  a)气密性检查;

  b)燃料电池发电系统常温起动性能侧试;

  c)嫩料电池发电系统工况法性能侧试;

  d)嫩料电池发电系统绝缘性侧试;

  e)憔料电池发电系统质量侧量。

  5燃料电池发电系统的测试项目指标

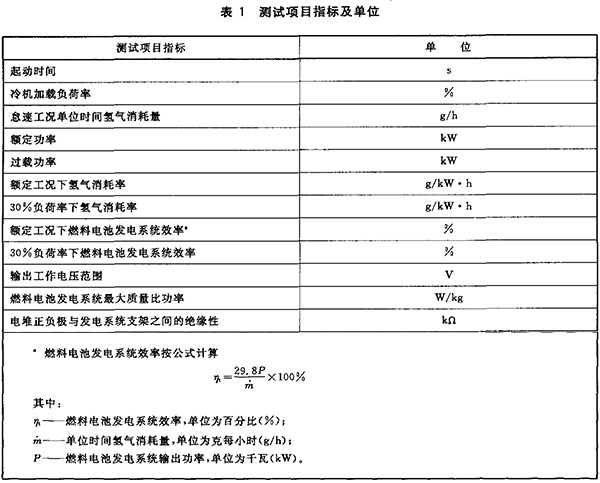

  侧试项目指标及其单位见表1。

  6试验过程及测试方法

  6.1撰料电池发电系统气密性检查

  开启实验室通风系统。

  燃料电池发电系统进人待机状态,确认氢气通人嫩料电池堆。

  检查燃料电池发电系统氢气管路及燃料电池堆的氢气密封性。

  如果发现漏气,要及时处理。处理后重新进行检查,直至不漏气。

  6.2供料电池发电系统常温起动性能测试

  在0℃一40℃环境条件下,进行燃料电池发电系统常温起动性能测试。起动前不允许预热。起动后进人怠速能够稳定15s以上不出现自动停机现象,为起动成功。起动成功后,记录环境温度、环境湿度、进气温度、进气压力、冷却液温度、起动时间,记录起动过程中电池堆输出电流、电池堆输出电压、蓄电池向燃料电池辅助系统供电电流随时间变化的历程。

  6.3燃料电池发电系统工况法性能测试

  燃料电池发电系统起动成功后,按表2所示的工况连续运行。在各个工况时,分别测取氢气消耗量、电池堆的输出电流和电压、燃料电池发电系统净输出的电流电压,记录进气温度、进气压力、冷却水温度、环境温度和湿度等,在额定工况和过载工况时,记录燃料电池发电系统输出电流和电压随时间变化的历程。

  7燃料电池发电系统绝缘性测试

  在不连接负载系统、支架不连接实验室地线、已加注冷却液和加湿用水、水泵运转的条件下,按照GB/T 18384.3-2001,分别侧试嫩料电池发电系统正、负输出端相对于支架的绝缘电阻,记录侧试时的温度。

  8质量测量

  侧量燃料电池发电系统的质量,不包括冷却液、加湿水和冷却系统的散热器及其风机的质量。

  9试验结果整理

  a)给出上述表1所列测试项目指标,其中氢气消耗量和氢气消耗率取该工况下稳态测试时间段的平均值。

  b)按照嫩料电池发电系统测得的过载功率与测得嫩料电池发电系统质量,计算燃料电池发电系统质量比功率。

  c)绘制燃料电池发电系统的输出特性:

  ——分别绘制嫩料电池发电系统的愉出电压、功率与电流的关系曲线图;

  ——绘出燃料电池发电系统氢气消耗率对功率的曲线图;

  ——绘出燃料电池发电系统效率对功率的曲线图。

  d)将第6章、第7章、第8章中所有的数据记人试验报告,试验报告参见附录A。

  e)其他:其他情况说明。
