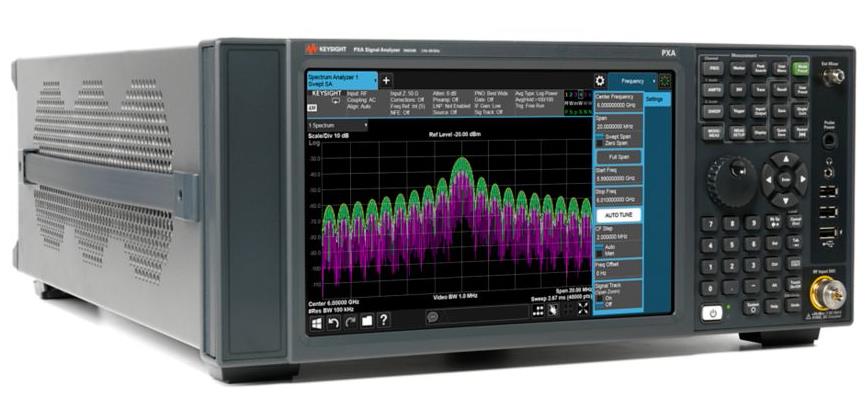

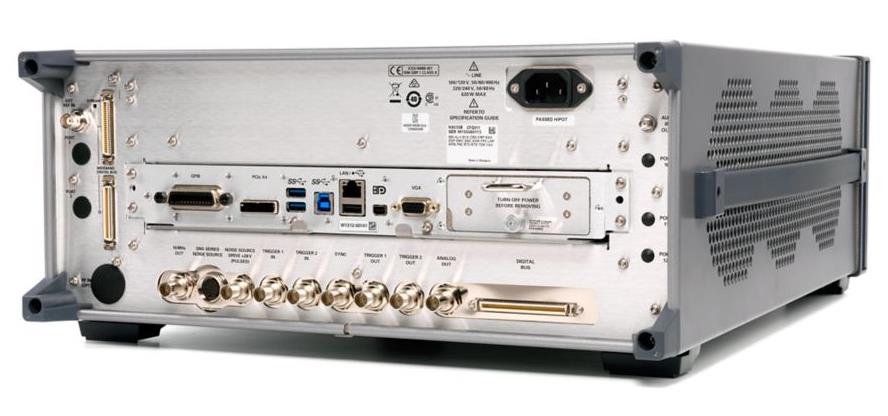

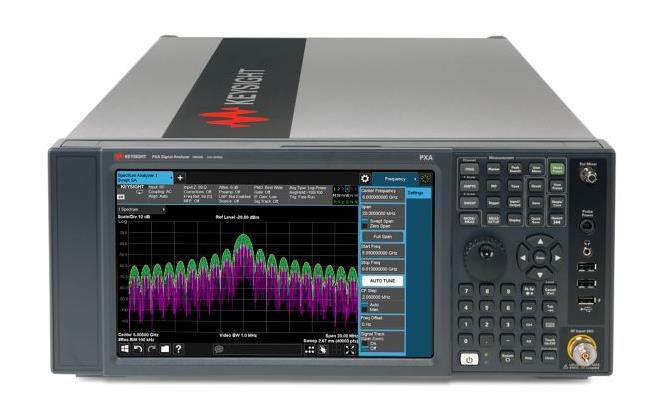

N9030B 频谱信号分析仪

产品特点:

N9030B PXA 频谱信号分析仪能够分析高达510 MHz 分析带宽、超过70dB SFDR 的最新信号,并发现此前由本底噪声扩展(NFE)所隐藏的信号。通过添加是德科技获得专利的基于DDS 的LO,看到器件的真实行为,获得业内领先的相位噪声性能。
产品介绍
技术参数
N9030B PXA 频谱信号分析仪能够分析高达510 MHz 分析带宽、超过70dB SFDR 的最新信号,并发现此前由本底噪声扩展(NFE)所隐藏的信号。通过添加是德科技获得专利的基于DDS 的LO,看到器件的真实行为,获得业内领先的相位噪声性能。


Keysight N9030B PXA 信号分析仪 主要特性和功能

  • 搭配从优秀到卓越的测量选件,可以加速要求苛刻的应用领域中的创新。
  • 通过是德科技智能混频器可将频率扩展到 110 GHz
  • 使用实时频谱分析功能捕获瞬态信号或间歇信号
  • X 系列应用软件可以简化特定应用的测试
  • 89600 VSA 软件可实现更深层次的故障诊断
频率 3 Hz 至 50 GHz
频率选件 3.6、8.4、13.6、26.5、43、44、50 GHz,使用混频器可达 1.1 THz
最大分析带宽 510 MHz
带宽选件 25 standard, 40, 85, 125, 160, 255, 510 MHz
最大实时带宽 510 MHz
实时带宽选件 85, 160, 255, 510 MHz
1 GHz 时的 DANL -174 dBm
1 GHz 时,10 kHz 频偏处的相位噪声 -136 dBc/Hz
1 GHz 时,30 kHz 频偏处的相位噪声 -136 dBc/Hz
1 GHz 时,1 MHz 频偏处的相位噪声 -146 dBc/Hz
总体幅度精度 ±0.19 dB
三阶截获(TOI),1 GHz 时 +22 dBm
1 GHz 时的最大三阶动态范围 118 dB
应用——通用
  • 89600 VSA 软件
  • 模拟解调
  • 噪声系数
  • 相位噪声
  • 脉冲
  • 实时频谱分析
  • MATLAB
应用——蜂窝
  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+
应用——无线连通性
  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用——数字视频
性能水平 ◆◆◆◆◆◇
标准衰减器衰减范围 70 dB
标准衰减器步进 2 dB
100% 截获概率的最短信号持续时间 3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间 3.33 ns
无杂散动态范围 75 dBc
多域带宽 255 MHz
显示视图
  • 密度
  • 频谱图
  • 密度频谱图
  • PvT(功率随时间的变化)频谱
  • PvT(功率随时间的变化)
触发
  • FMT(频率模板触发)
  • TQT(时间限定触发)
  • 电平
  • 射频猝发
  • 线路
  • 外置
  • 周期
  • Density
  • Density Spectrogram
  • PvT (Power vs Time)
  • PvT (Power vs Time) Spectrogram
  • Spectrogram
使用频率模板触发的应用软件
  • 89600 VSA 软件
  • 实时频谱分析仪
  • Pulse Measurement Application
2 GHz 时的 DANL,不配备前置放大器 -155 dBm/Hz
10 GHz 时的 DANL,不配备前置放大器 -157 dBm/Hz
可用应用
台式
Real-Time Data Streaming
