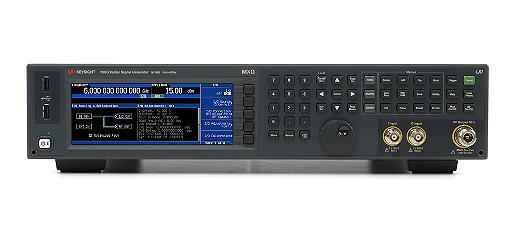

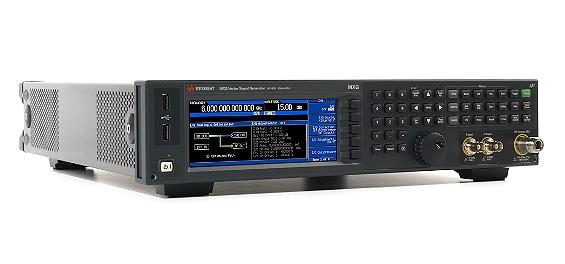

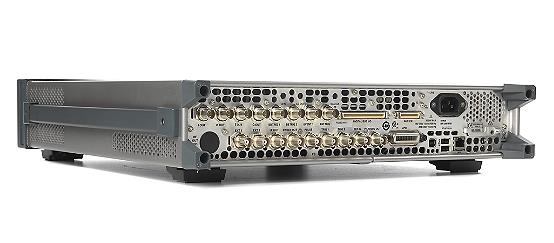

N5182B 射频矢量信号发生器

产品特点:

N5182B 射频矢量信号发生器能满足:相位噪声、ACPR、通道编码等。
产品介绍
技术参数
无论您想要线性射频链路还是经过优化的链路预算,MXG 都能满足您的需求:相位噪声、ACPR、通道编码等。利用 MXG 最大程度地提升您的器件和设计性能。

利用优异的硬件性能生成您所需的信号
•利用无与伦比的相位噪声和杂散性能,以测试雷达接收机的灵敏度、表征 ADC 或混频器信噪比、查找接收机带外抑制
•利用业界领先的 ACPR 和输出功率,驱动功率放大器并表征非线性特性
- 利用唯一的、均衡的 160 MHz 射频带宽综合解决方案,以测试宽带接收机和元器件(例如 802.11ac WLAN)
使用最复杂的应用来测试广泛的信号
•使用 Signal Studio 软件,支持针对蜂窝通信、无线连通性、视频和跟踪/导航应用的多种技术
•使用实时功能仿真 LTE、GNSS 和 DVB 等实际信号
•充分利用 1 GSa 回放存储器,使用独有的波形执行长时间、随时间变化的接收机功能测试
利用低拥有成本实现资源最大化
•以第一代 MXG 的高平均故障间隔时间(MTBF)为基础,增加正常运行时间
•自我维护策略和低成本维修可把停机时间和费用降至最低

N5182B MXG X 系列射频矢量信号发生器主要特性与技术指标
信号特征
•9 kHz ~ 3 或 6 GHz
•在 3 GHz 时提供 +24 dBm 指定功率,带有电子衰减器
•1 GHz 和 20 kHz 偏置时,相位噪声为 -146 dBc
•≤-73 dBc ACP W-CDMA 64 DPCH 和 <0.4% EVM 160 MHz 802.11ac 调制和扫描
•AM、FM、ØM 和窄脉冲
•10 MHz 多功能发生器和低频输出
•数字步进和列表扫描模式
•l/Q 调制:ASK、FSK、MSK、PSK、QAM 、定制 I/Q 基带生成和信号生成
•160 MHz 内置基带发生器(+/- 0.2 dB 平坦度):任意波形和实时 I/Q 信号
•1 Gsa 回放存储器和 30 GB 内置或 8 GB 外置移动闪存卡
•任意信号和实时信号:LTE、HSPA+、WLAN、GNSS、DVB 等 - 信号生成 [link to collection ID 1000002073]
•使用 N5102A 的数字 I/O、MIMO 和射频衰落以及 PXB 基带发生器和通道仿真器完成多通道基带生成 [link to product page ID 1455099] 自动和通信接口
•1000BaseT LAN、LXI、USB 2.0 和 GPIB
•SCPI、IVI-COM、MATLAB 驱动器
•向后兼容 ESG、MXG、PSG 和 8648x 等
•Keysight(原Agilent) USB 功率探头可以兼容嵌入式显示和 SCPI 控制
频率 9 kHz 至 6 GHz
频率选件 3, 6 GHz
性能水平 ◆◆◆◆◇◇
1 GHz 时的输出功率 + 24 dBm 至 n/a
1 GHz 时,20 kHz 频偏处的相位噪声 -131 dBc/Hz
频率转换 ≤ 800 μs
1 GHz 时的谐波 < –35 dBc (< +4 dBm)
IQ 内部/外部调制带宽
1 GHz 时的非谐波 -92 dBc
扫描模式
基带发生器模式 波形回放和实时
软件——通用
  • 模拟 I/Q 输入
  • I/Q 波形
  • 多音,NPR
  • 噪声(AWGN)
  • 相位噪声减损
  • 脉冲
  • 脉冲串发生器
  • AM, FM, PM
  • ASK
  • FSK, MSK
  • MATLAB
  • PSK
  • QAM
软件——蜂窝/无线连通性
  • 蓝牙
  • 1xEV-DO
  • 802.11 WLAN
  • 802.16 WiMAX
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • LTE
  • NADC, PDC
  • PHS, DECT
  • TD-SCDMA
  • TETRA, APCO
  • W-CDMA
  • cdma2000
  • cdmaOne
软件——音频/视频广播
  • 调幅立体声,RDS/RBDS
  • ATSC, ATSC-M/H
  • CMMB
  • DAB, DAB+, DMB-Audio
  • DOCSIS DS
  • DTMB
  • DVB-C/S/S2
  • DVB-T/H/T2
  • ISDB-T/TSB/TB/Tmm
  • J.83 Annex A/B/C
  • T-DMB
软件——检测/定位/跟踪/导航
波形回放存储器 1024 Msa
1 GHz 时的频率调制最大偏移
100 kHz 频偏时的频率调制率
普通模式下的相位调制最大偏移
高带宽模式下的相位调制最大偏移
幅度调制最大深度
幅度调制率
可用应用  是
矢量  是
