100V电池组充放电老化柜

产品特点:

户外储能、家庭储能、UPS储能、路灯、无人机、电动自行车、电动工具、园林工具、智能家用电器等电池组测试
产品介绍
技术参数
JV-6601系列100V电池组充放电测试设备/电池组老化柜采用双向直流电源(可单机使用)模块化级联,主要应用于电动工具、户外储能、家庭储能、园林工具、智能机器人、智能家用电器、电动自行车、无人机等电池组充放电测试、循环寿命测试、DCR直流内阻测试、容量测试、回馈老化等,按照检测标准对不同规格动力电池的各项电气性能进行综合测试,对电池的品质进行全面综合的评估以及出厂一致性检验和筛选。

充放电测试设备特点:
  • 电压范围:0~100V
  • 电流范围:0~60A/0~100A/0~200A
  • 电压/电流精度:0.05%F.S
  • 能量回馈设计,回馈效率88%(Max)
  • 支持通道并联,满足倍率及更大电流测试
  • 标配LAN通讯接口,无需额外购买通讯接口

充放电测试设备功能:
  • 模块化电源设计,通道相互隔离,支持通道并联

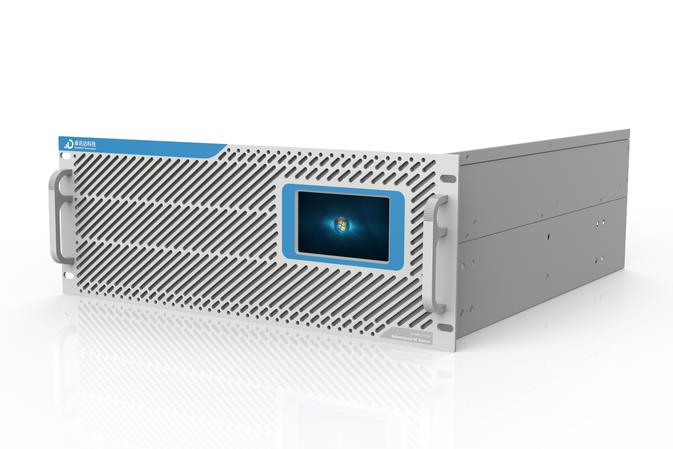

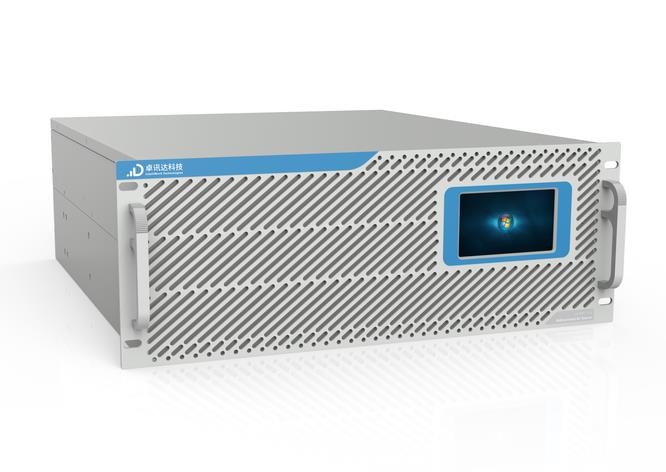

JV-6601系列双向电源采用标准19英寸4U高度设计,可直接集成在标准测试机柜且易于维护,通道间相互隔离,测试互不影响,支持通道并联输出大电流,满足电池组倍率测试或更大电池组测试,实现一套设备满足多种电池组测试,节约成本。
  • 能量回馈更节能,省电环保
具备能量回馈功能,回馈效率最高达88%,避免电能消耗散发热能,节约用电成本。
  • 可选辅助通道实时监控电芯状态,支持多种设备联动
选购温度与电压采集辅助通道模块,实时监控每节电芯状态,支持BMS保护板、恒温恒湿箱、均衡设备等联动集成。
  • 强大上位机软件,提供快捷全面的参数设定
上位机软件提供除了基础的工步编辑、条件设定、实时充放电曲线、数据显示样式等,也支持DBC一键导入,支持自定义BMS数值作为控制/保护参数,并支持条码启动并绑定测试数据,方便用户准确归类电池,并提供详细的电池资料库管理功能,将电池基本信息和充放电测试数据关联,方便用户资料系统查询和管理。


技术指标 JV-6601-60 JV-6601-100 JV-6601-200
电压/电流/通道 100V60A3CH 100V100A2CH 100V2001CH
  AC侧指标(内置隔离变压器)
接线方式 AC三相五线
额定电网电压 380±10%VAC
额定电网频率 50±3% Hz
功率因数 >0.99
谐波总畸变率(THD) ≤4%
  DC侧指标
输出电流 60A 100A 200A
通道并联 支持通道并联,满足倍率或更大电流测试
通道电压范围 0~100V
电压精度 ± 0.05% F.S
输出电压分辨率 0.1mV
电流精度 ± 0.05% F.S
输出电流分辨率 0.1mA
最低放电值 5V,10mA
电流启动响应时间 <10ms (10%~90%)
充放电切换时间 <20ms(-90%~90%)
辅助温度采集(选配) 测量范围-40~125℃,精度±1℃,分辨率0.1℃
效率 ≥92%(充电),≥88%(回馈)
  上位机软件功能
充电模式 恒流、恒压、恒流恒压、恒功率、斜坡等
放电模式 恒流、恒压、恒功率、恒阻、斜坡等
其他工作模式 静置、工况模拟、脉冲测试(脉宽20ms)、DCIR
截止条件 电流、电压、时间、容量、温度、BMS参数等
导出格式 Excel、TXT等
时间记录间隔 10ms
编辑工步数 最大10000
可编程步骤 最大10000
循环嵌套 最大10层
保护功能 过流/过压/欠压/反接/错接/通讯异常保护等
通讯接口 LAN
条码扫描 支持条码启动并绑定测试数据,方便用户在线/离线数据查询
第三方/辅助模块联动 支持自动恒温箱,自动化生产线等第三方设备集成控制
软件定制化开发 用户界面,用户MES系统对接,用户数据上云等
  其他参数
防护等级 IP20
运行温度范围 0℃~40℃
冷却方式 风冷
噪音等级 <75dB
电源设备尺寸(宽*深*高mm) 446.0*575.9*132.5/4U(双向直流电源)
