60V电动车电池检测设备助力新能源低速车智能测试

2017年 星恒电源就与滴滴出行建立合作,并为滴滴旗下 青桔单车配套锂电池。截止到2020年3月,星恒电源仅为青桔单车配套锂电池就超过100万组。

2019年4月22日, 远东电池 与 小牛电动签署战略合作协议,远东电池将为小牛电动自行车、电动摩托车提供锂电池。

2019年6月, 宁德时代 宣布与移动出行平台 哈啰出行及普惠金融服务平台蚂蚁金服在上海举行战略合作发布会,共同出资10亿元人民币成立合资公司,推出定位两轮电动车基础能源网络的换电业务。

2020年6月8日, 新日电动车在无锡举行“新日超战略全球发布会”发布会上,新日电动车与 力神电池举行了战略合作签约仪式。根据合作协议,新日电动车仅今年就将要从力神电池采购超过5000万支电动两轮车用锂电池。

随着GB 17761、GB 38031新国标的全面实施,以及新业态对电动单车性能的迫切需求,2020年称之为电动锂电元年,今年电动自行车“铅改锂”将加快,从目前主流电动两轮车企业纷纷与锂电池企业合作也可以看出这一趋势60V回馈型电池充放电测试老化设备主要应用于36V/48V/60V电动自行车、平衡车、滑板车、电动摩托、电动三轮车、电动巡逻车、电动观光车、电动高尔夫球车电池组充放电测试、循环寿命测试、HPPC性能测试、DCR直流内阻测试、容量测试、回馈老化等,按照检测标准对不同规格动力电池的各项电气性能进行综合测试可对动力电池的品质进行全面综合的评估以及出厂一致性检验和筛选,满足GB 17761-2018 电动自行车安全技术规范(2019年4月15日正式强制执行)、GB 38031-2020 电动汽车用动力蓄电池安全要求(将于2021年1月1日起开始实施)等安全标准。!

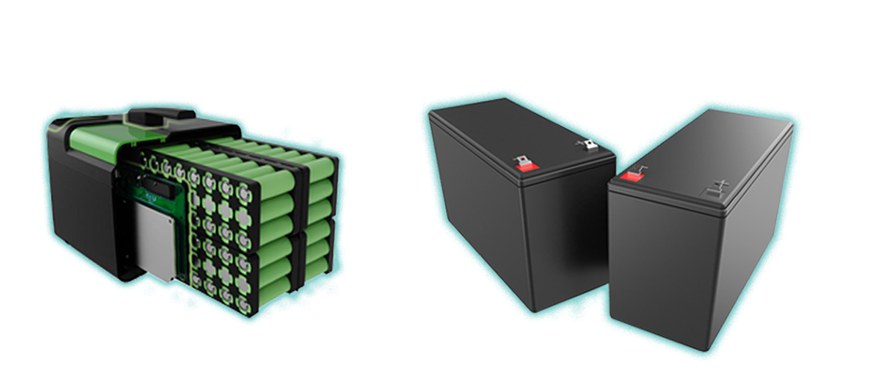

60V电池模组

60V回馈型电池充放电测试老化设备特点:

能量回馈节能型,在测试过程中有充电节能(85%)、放电回馈(82%),发热小,从而为用户达到节能降低成本的目的;

恒流转恒压充电安全平滑过度,设备的电压、电流采用四线制连接方式,电压、电流环路独立设计从而使得在恒流转恒压充电过程中安全平滑过渡避免因出现尖峰损伤电池的情况;

充电电流、放电电流、充电电压及放电电压均通过安捷伦进行高精度校准,确保电压的精度在0.5‰以内,电流的精度在1‰以内;

分段量程设计,在设备运行时,根据不同的输出值内部智能调整设备量程区间,确保各个阶段的高精准性;

散热性能优良,独特的风道设计,通过强制风冷来减少高温对设备性能的影响。采用双风扇模式,对功率散热模块进行强制抽风降温,并采用热成像仪进行热仿真测试,保证散热器件工作在合理的温度范围之内;

通道可并可拆,可以根据需要将同一箱中的各个通道进行自由并联,以兼容多款类型的电池测试,充分发挥设备的一式多用,为客户节省设备成本;

设备内置温度,每个通道根据需要可定制自带一路主温度无需外挂辅助温度(带多路则温度需外挂辅助温度),实时监控电池温度情况,以便根据温度变化监控保护电池的正常安全测试;

单箱供电,整柜各个箱体独立供电,确保整柜供电的稳定性、安全性;

电源独立,确保电源工作过程中电路输出均匀,不出现保护问题;

夹具灵活可调,可以兼容多款尺寸的电池,真正做到一款多用的,使用价值最大化。

60V回馈型电池充放电测试老化设备

60V回馈型电池充放电测试老化设备

60V回馈型电池充放电测试老化设备功能特色:

充放电配置灵活,满足各种应用

根据设定的测试参数或接受的相关测试命令,对被测电池组进行各种形式的充电、放电测试,同时数据采集结果都可参与设备测试程序的控制。

程序配置丰富,自定义拓展强

测试程序可由客户自行编辑、设置程序中包括循环、暂停、程序结束等流程控制指令,可以根据采集电池组的数据(电压、电流、温度等)。

多维度数据分析与筛选,快速溯源

平台支持数据筛选与分析,能把相同测试程序流程的电池数据筛选出来进行比较,并导出 Excel 格式文件;

60V回馈型电池充放电测试电池曲线

60V回馈型电池充放电测试电池曲线

实时数据显示,一目了然

软件实时测试数据(电压、电流、时间、容量等参数)的曲线图形显示、打印(打印机客户自备)功能,历史测试数据查询。

异常中断处理,自动续接

设备提供测试暂停接续功能。在发生异常断电情况导致设备供电故障而中断测试时,再次上电软件会自动接续断电前的测试,进行接续测试;

硬软件双重保护,全方位保护

具有多重保护功能(过压、欠压、过流等),保证了设备和被测电池组的安全。软件中相关的保护参数可修改设置,设置权限受操作人员的权限管理的保护;

可视化界面GUI,上手快

软件系统具有简洁明了的图形化控制界面(包括本设备和被测电池组状态、控制信息等);

自动备份,数据安全

设备软件支持数据备份与恢复功能,当测试数据达到100M时软件会按照年月日时分秒自动备份数据到以“年月日”命名的目录,也可将备份的数据进行恢复,通过用户设置的条件筛选出来进行比较,并导出 Excel 格式文件;

管理员与操作员不同级别,权限安全

便于系统设备的使用管理和安全,系统为不同操作者分配了不同权限等级;

电池检测设备测试数据导出

电池检测设备测试数据导出

60V回馈型电池充放电测试老化设备规格参数

设备规格 60V50A/100A/200A/300A           IWTB-60V50A16CH/柜体  60V50A4CH/模块
主要指标 指标项目 指标参数
输入交流电源 内置隔离变压器 ,输入电压 380Vac(342Vac~437Vac)
主通道 功率器件 IGBT:英飞凌
充放电输出电压范围(Vdc) 10V-60V,支持0V起充
输出通道数 16
单通道输出电流范围 -50~50A
单通道输出功率 3kW
电压测控精度 0.1% FS
电压采集分辨率 16位
电流测控精度 0.1% FS
通道并联 具备
电流采集分辨率 16位
电流上升/下降时间(10%~90% FS) <10ms
充放电转换时间(-90%~+90% FS) <20ms
保护功能 电网侧保护 欠压、过压、过流、短路、缺相保护报警
电池侧保护 欠压、过压、过流、短路、极性反接保护报警
电能质量 功率因数 0.99
电流谐波 <5%
环境条件 海拔高度 3000m
环境温度 0~45°C
最大相对湿度 0~95%(无冷凝)
整柜参数 设备噪声 <70dB
防护等级 IP20
冷却方式 风冷
尺寸(宽×深×高) 750mm×850mm×1850mm
重量 约900kg

60V回馈型电池充放电测试老化设备功能列表

工艺工步 充电 恒流模式,恒流恒压模式
恒功率模式, 斜坡电流模式, 斜坡功率模式
脉冲模式, 倍率模式,工况模拟模式
放电 恒流模式, 恒电阻模式
恒功率模式,斜坡电流模式, 斜坡功率模式
脉冲模式,倍率模式,工况模拟模式
直流内阻测试(DCIR) 工步实现一步测试并直接输出结果
循环次数 循环测试范围1~65535次,单循环工步大于254,循环嵌套3
截止条件 设备通道 总电压, 总电流,时间,电池内阻
充电积累Ah, 放电积累Ah
充电积累Wh, 放电积累Wh
BMS通道 BMS总电压, BMS总电流
BMS单体电压, BMS单体电压差
BMS单体温度,BMS单体温度差
BMS温度, BMS SOC
其他 温控箱温度, 温控箱湿度
数据记录 测试统计量 Ah, Wh, 内阻, SOC,
单体电池电压,单体电池温度
最大单体电压差, 最小单体电压差
测试数据 时间间隔, Ah, Wh, 电流, 电压,
记录条件 辅助通道单体电压, 辅助通道单体温度,
  循环次数, 工步切换,
温控箱温度, 温控箱湿度
最小数据记录周期 10ms
数据分析 实时波形显示 系统运行期间,软件主窗口会实时显示各通道当前的电流、电压、充放电容量、运行工步流程以及当前运行工步名称等信息
测试数据绘图 测试数据绘成曲线, 图片导出
历史数据查询 软件亦可通过窗口随时查看当前运行数据或历史记录数据,并优先以EXCEL格式或txt格式导出数据
保护 输入保护 过压、过流、缺相、短路、极性反接、过温
输出保护 电压钳位、过流、过温、过压、欠压
电池保护 电压下限、电压上限、电流下限、电流上限
单体保护 单体欠压、单体过压、单体温度超限、电池反接、超量程保护报警,保护限值可设置。
断电保护 外部断电后,电池与设备之间自动断开,有效避免因重新上电造成意外,同时保存断点数据,来电后可续接工艺运行;
急停保护 各通道独立急停按钮
