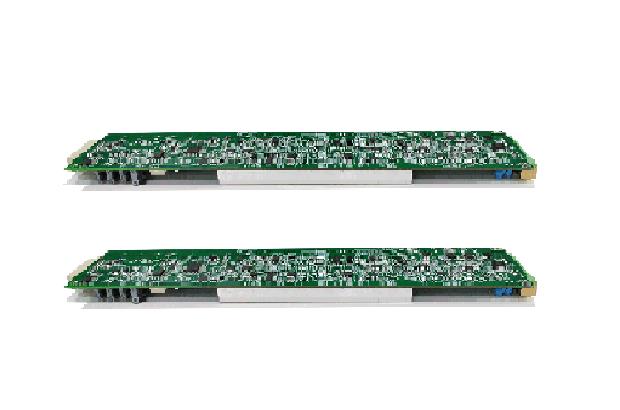

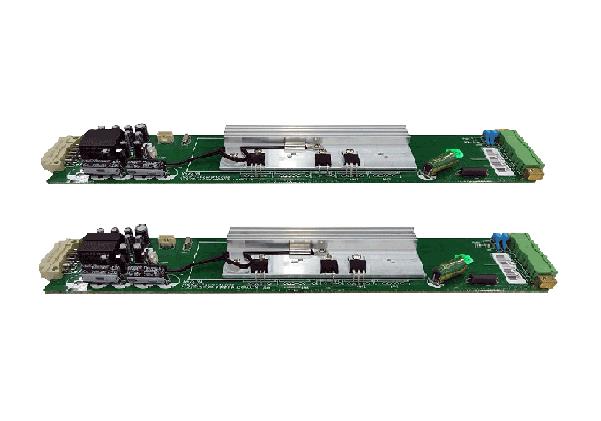

6V3A电芯模拟板卡

虚拟电池电池模拟双向电源电芯模拟

产品特点：

各类电池管理系统（BMS、PCM保护板）测试等，电池模拟、充电器模拟、电池充放电、电池组均衡维护等，高精度双向电源应用、带电产品暗电流与静态功耗测试等；

资料下载

产品介绍

技术参数

6V3A电芯模拟板卡规格：
JV-16103-3：0~6V/ 0~+3A/15W/±(0.01%+0.01%F.S)/单向
JV-26103-3：0~6V/ -3A~+3A/15W/±(0.01%+0.01%F.S)/双向
JV-26303：0~6V/ -3A~+3A/15W/±(0.005%+0.005%F.S)/双向
JV-26503：0~6V/ -3A~+3A/15W/±(0.002%+0.002%F.S)/双向

板卡型号	电压	电流	功率	精度	象性
JV-16103-3	0~6V	0~+3A	15W	±(0.01%+0.01%F.S)	单向
JV-26103-3	0~6V	-3A~+3A	15W	±(0.01%+0.01%F.S)	双向
JV-26303	0~6V	-3A~+3A	15W	±(0.005%+0.005%F.S)	双向
JV-26503	0~6V	-3A~+3A	15W	±(0.002%+0.002%F.S)	双向

6V3A电芯模拟板卡搭配JV-6100-18系列多通道高精度电池模拟器/双向直流电源（主机插配电芯模拟板卡）可满足BMS电池管理系统、PCM电池保护板电池模拟与测试。模拟器主机标准19英寸2U高度设计，方便测试系统集成或桌面电源使用，通道间相互隔离，方便多通道串联使用，具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗。

6V3A电芯模拟板卡特点：

电压范围：0~6V
电流范围：0~3A/-3~3A
电压精度 (Max) ：±(0.002%+0.002%F.S)
电流回读最高分辨率为100nA，精准测量暗电流
通道相互隔离，输出/测试互不干扰

模拟器功能：

标准宽度设计，通道相互隔离，支持通道串联，多台级联

模拟器采用标准19英寸2U高度设计，触屏主机即可桌面电源使用，也可在标准测试机柜集成测试系统，主机最多可插配18通道电芯模拟板卡，涌道间相互隔离，测试、输出互不影响，支持通道串联模拟多串电芯电池组，支持多台模拟器级联组建更大电池矩阵。

四线制接法，消除远端测量引线电阻

采用四线制接法，即两线用千输出电压，另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

电池模拟特性功能，充放电测试

适用于对各类电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项各项测试，一台仪器实现多种用途，精简测试设备，优化测试流程。

输出纹波噪音小，输出更稳定，测试更精准

线性电源设计，电压纹波噪音小，输出更稳定，响应时间≤500us，测试更精准可靠。

精准测试小电流、暗电流

其电流回读最高分辨率为100nA，基本电流准确度为0.1%，提供电池产品休眠模式小电流所需精度。

为充电器测试模拟放电电池

模拟器可以连续灌电流就像电子负载一样，这允许这些电源模拟可充电电池的放电，用于测试电池充电器或电池充电器控制电路的性能。

丰富的仪器设备通讯接口

触屏版模拟器主机标配LAN、RS232通讯端口（无显示屏版本只有CAN通讯），选配GPIB、CAN通讯端口。

板卡型号	JV-16103-3	JV-26103-3
电压	0～6V	0～6V
电流	0~+3A	-3A~+3A
功率	15W	15W
恒电压模式
电压设定量程	0～6V	0～6V
电压设定分辨率	1mV	1mV
电压设定精度（23±5°）	±(0.01%+0.01%F.S)	±(0.01%+0.01%F.S)
电压回读量程	0～7.5V	0～7.5V
电压回读分辨率	0.1mV	0.1mV
电压回读精度（23±5°）	±(0.01%+0.01%F.S)	±(0.01%+0.01%F.S)
电压温度系数（0~40°）	20ppm	20ppm
恒电流模式
电流设定量程	0～3A	0～3A / ±3A
电流设定分辨率	1mA	1mA
电流设定精度（23±5°）	±(0.02%+0.02%F.S)	±(0.02%+0.02%F.S)
电流A档回读范围	0～3.5A	-3.5～3.5A
电流A档回读分辨率	0.1mA	0.1mA
电流A档回读精度（23±5°）	±(0.02%+0.02%F.S)	±(0.02%+0.02%F.S)
电流mA档回读范围	0～5.5mA	-5.5～5.5mA
电流mA档回读分辨率	0.1uA	0.1uA
电流mA档回读精度（23±5°）	±(0.02%+0.02%F.S)	±(0.02%+0.02%F.S)
电流温度系数（0~40°）	50ppm	50ppm
电压纹波噪声	≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms)
动态特性
电压上升时间	2ms（10%~90%的变化时间，空载）、2ms（10%~90%的变化时间，满载）
电压下降时间	2ms（90%~10%的变化时间，空载）、3ms（90%~10%的变化时间，满载）
瞬间恢复时间	≤500us	≤500us

板卡型号	JV-26303	JV-26503
电压	0～6V	0～6V
电流	-3A~+3A	-3A~+3A
功率	15W	15W
恒电压模式
电压设定量程	0～6V	0～6V
电压设定分辨率	0.1mV	0.1mV
电压设定精度（23±5°）	±(0.005%+0.005%F.S)	±(0.002%+0.002%F.S)
电压回读量程	0～7.5V	0～7.5V
电压回读分辨率	0.01mV	0.01mV
电压回读精度（23±5°）	±(0.005%+0.005%F.S)	±(0.002%+0.002%F.S)
电压温度系数（0~40°）	10ppm	5ppm
恒电流模式
电流设定量程	0～3A / ±3A	0～3A / ±3A
电流设定分辨率	1mA	1mA
电流设定精度（23±5°）	±(0.02%+0.02%F.S)	±(0.01%+0.01%F.S)
电流A档回读范围	-3.5A～3.5A	-3.5A～3.5A
电流A档回读分辨率	0.1mA	0.1mA
电流A档回读精度（23±5°）	±(0.02%+0.02%F.S)	±(0.01%+0.01%F.S)
电流mA档回读范围	-5.5mA～5.5mA	-5.5mA～5.5mA
电流mA档回读分辨率	0.1uA	0.1uA
电流mA档回读精度（23±5°）	±(0.02%+0.02%F.S)	±(0.02%+0.02%F.S)
电流温度系数（0~40°）	20ppm	20ppm
电压纹波噪声	≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms)
动态特性
电压上升时间	2ms（10%~90%的变化时间，空载）、2ms（10%~90%的变化时间，满载）
电压下降时间	2ms（90%~10%的变化时间，空载）、3ms（90%~10%的变化时间，满载）
瞬间恢复时间	≤500us	≤500us

典型应用-在BMS测试中应用

1）电压模拟：具有单体/总电压动态工况或电池充放电标准曲线模拟功能，可模拟电池模块串联的电池组电压，每节电池的电压可以在0~5V内变化，完成Vcell Balance、OVP、UVP条件建立，反向唤醒等。

2）模拟电流信号/均衡检测：虚拟电池接受计算机主机通讯命令，调整其输出电压单独的变化，完成电池电压的虚拟充放电功能测试，用于检测BMS的电池均衡功能。每节电池的电流可以在-3A~3A内变化，完成Vcell Balance均衡功能检测。

3）模拟电池模块可以回读每个通道的电压和电流，可以和被测BMS的测试通讯数据进行比较，得出BMS电压检测精度、过充电压检测、过放欠压检测、单体电压异常/恢复信号反应准确性；单元模块化设计，扩展只需增加对应模块单元数量。
