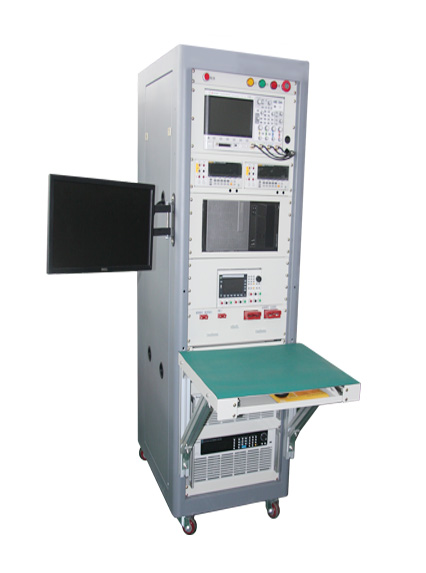

车载双向DCDC转换器测试系统

产品特点:

双向DC/DC转换器是48V轻混系统的核心部件,该自动化系统可定制48V轻混电动DCDC转换器功能性能,硬件白盒,环境可靠性等国家标准项目与自定义测试项目。
产品介绍
技术参数

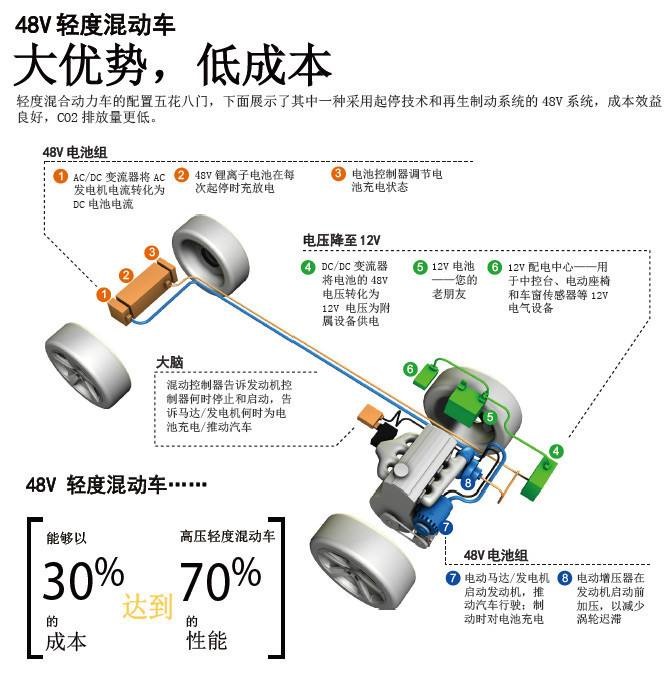

       48V轻混系统,严格来说其实是对传统燃油车进行更深入的电气化改造,即在原有的动力基础上,增加一个48V锂离子电池、一个集成式起动发电机(ISG)或带式起动发电机(BSG),以及一个用于48V与12V电压之间转换的双向电压控制器(DC/DC)。


       双向DC/DC转换器是48V轻混系统的核心部件,是48V和12V电气网络的桥梁,并对48V和12V电池进行管理,是保证整车系统安全运行的重要一环,对其性能的要求不容轻忽。


48V轻混直流低压系统


     车载双向DCDC转换器测试系统可以根据客户需求量身定制的、开放通用的功能性自动化测试解决方案, 该系统采用电源、负载等模块产品,Labview软件开发平台,融合虚拟仪器、电力测试、网络通讯、BMS、并网回馈等多项技术,系统基于开放式硬、软件体系结构设计,能够灵活扩展硬件,快捷建立测试程序。

     车载双向DCDC转换器测试系统满足标准:

  • GB/T24347-2009《电动汽车DCDC变换器》
  • GB/T 2423.1-2008《电工电子产品环境试验 第2部分:试验方法》
  • GB/T 2423.2-2008《电工电子产品环境试验 第2部分:试验方法》
  • GB/T 2423.17-2008《电工电子产品环境试验 第2部分:试验方法》
  • GB/T 2423.22-2008《电工电子产品环境试验 第2部分:试验方法》
  • GB/T 18384.1-2001 《电动汽车安全要求 第1部分:车载储能装置》
  • GB/T 17619-1998 《机动车电子电器组件的电磁辐射抗扰性限值和测量方法》
  • QC/T413-2002《汽车电气设备基本技术条件》

      车载双向DCDC转换器测试系统硬件配置特点:

  • 采用德国进口EA高压可编程电源,电压输出范围宽0-1500VDC,也可根据客户要求搭配合适的电源,效率高达95.5%处于行业领先水平。其中电压精确度≤0.1%,负载调整率<0.05%,输出电流精度<0.2%;

  • 采用德国进口EA高压可编程直流负载,电压精度达到0.05%+0.05%F.S,采用PFC功率因数调整,功率因数>0.99,消除对电网的影响。自带多种保护功能,稳定性高,能够时间运行,同时能够保证测试结果的准确性。多种带载功能,恒功率带载、波段带载、突加突卸功能,可以实现从0%、25%、50%、75%、100%、110%等功率段的自动加载和卸载功能;

  • 高性能工控机研华IPC610:Intel第7代处理器;双通道(Non-ECC) DDR4 1866/2133,高达16GB;显示器:支持VGA与DVI显示;支持SATA3.0, USB3.0, 双GbEs;预留丰富的扩展接口,方便以后硬件功能的扩展;

      提供手动和自动测试同时满足生产和研发的测试需求,同时根据客户需求提供设备定制服务。帮助客户提高生产效率,节约开发成本。

     车载双向DCDC转换器测试系统测试项目:

  • 动态响应时间测试;
  • 峰值功率及持续时间测试;
  • 额定功率测试;
  • 效率测试;
  • 可靠性测试;
  • 耐压性测试;
  • 输入电压和频率范围测试;
  • 输入电源效应测试;
  • 负载效应测试;
  • 总效应测试;
  • 限压特性和限流特性测试;
  • 输入断电测试;
  • 输入电压缓升/降测试;
  • 输入频率缓升/降测试;
  • 输入电源失真模拟;
  • 保护功能测试(含输入过压保护、输入欠压保护、输出过流保护、短路保护、断电保护、温度保护等);
  • 高压电气性能测试(启动冲击电流、输出电压误差测试、输出电流误差);
  • 稳压精度试验、稳流精度试验;
  • 功率因数及充电效率测试;
  • 纹波噪声测试、纹波系数(含输出高压、低压供电功能的纹波系数);
  • 输出电压相应时间;
  • 波形量测测试;
  • 开关机波形测量;
  • CAN BUS通讯协议(读取传输设定等);
  • 开机输入电压极限测试;
  • 光标量测时间;
  • 在线调整测试;
  • CAN总线数据分析;
  • 过温保护测试;
  • 防水防尘试验;
  • 机械冲击试验;

    红色标注测试项为非必要测试项目,根据测试需求拓展;
