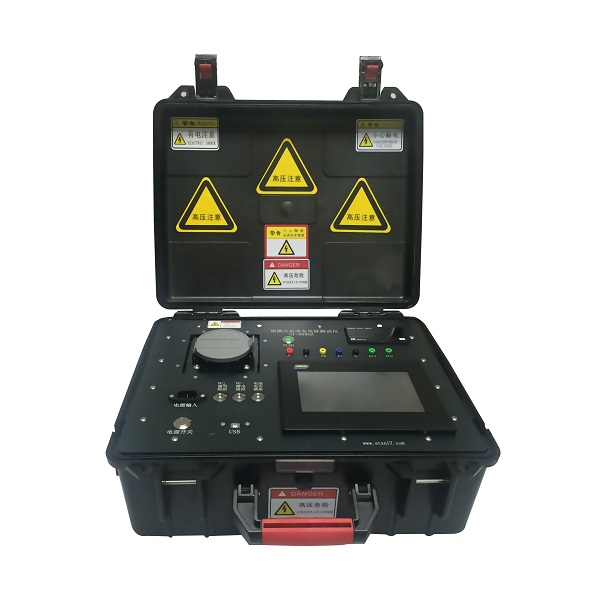

直流充电桩现场便携式检测设备

产品特点:

专门用于电动汽车直流充电桩现场检测装置,真实模拟实车充电过程和各种故障,应用于直流充电桩产品现场安装调试及功能验证,适用于非车载充电机生产厂家进行前期研发调试,出厂测试,及非车载充电机购买方进行现场验收测试,能快速的翻译判断读取报文信息,适合工程师现场安装调试及售后服务人员使用。
产品介绍
技术参数
      卓讯达IWTE-9980B直流充电桩现场便携式检测设备主要应用于直流充电桩产品现场安装调试及功能验证,基于国标协议GBT 27930-2015 GBT34658-2017 GBT34657-2017开发,适用于非车载充电机生产厂家可广泛应用于充电设施制造商、电力部门、各级计量单位对电动汽车直流充电桩,进行前期研发调试,出厂测试,及非车载充电机购买方进行现场验收测试
      IWTE-9980B直流充电桩现场便携式检测设备真实模拟充电过程和各种故障,避免用电动汽车实车检测装置带来的测试使用不方便、测试内容不全面、无法模拟真实故障、辅助电源系统无法验证、车辆动力电池充放电耗时耗力、频繁充电导致电池寿命缩短等问题,同时可避免充电故障导致测试车辆损坏。连接检测、充电握手、配置和充电,监测充电电压和电流、辅助电源电压。通过设备内嵌触摸屏对检测进行设置和监控,实时监控充电状态和故障信息,测试充电桩对BMS故障的响应,设备带上位机软件,能快速的翻译判断读取报文信息,并有保存功能,设备体积小巧,方便携带,特别适合工程师现场安装调试及售后服务人员使用


     IWTE-9980A交流充电桩现场便携式检测设备技术特点:
  • 配有标准的直流充电车辆插座(1000V250A);
  • 带USB B型接口与上位机软件能对CAN通讯报文同步翻译和分析;
  • 带专用校准端子,可使用多种方法进行检定;
  • 具备模拟电池电压功能(350V左右);
  • 具备绝缘故障模拟功能(7组电阻可调)、具有电池正反接测试功能模拟;
  • 预备大功率输出负载接口,方便连接电阻负载、电子负载、电池负载或回馈负载等。
  • 具备充电桩控制导引测试,车辆控制导引电路模拟、通讯协议一致性测试,互操作性测试;
  • 充电电压电流、辅助电源电压、充电状态实时监控并显示、双温度检测、R4电阻的选择;
  • 模拟BMS对充电机的CAN通信,报文、时序、通信速率、报错机制;
  • 严格参照GB/T 27930-2015充电桩协议,同时兼容2011版国标;
  • 通过软件定时发送时间、超时判定时间,方便对不按国标进行的电动汽车进行调试;
  • 仪器设备箱体式结构,方便外出携带,且电气防护等级高;
品名 直流充电桩测试仪
型号 IWTE-9980B
枪座数量 1个
检测对象 直流充电桩
工作电源 220VAC±10%
通信接口 CAN/USB
负载功率 无负载
显示方式 7寸触摸屏
是否带上位机软件
工作温度 -20℃-50℃
测试项目 易充电功能、报文翻译、模拟电池电压、模拟电池反接、充电电压电流监测、故障响应、故障判断、充电状态、通信状态、自动充电响应、绝缘故障模拟、协议一致性测试,互操作性测试等;
