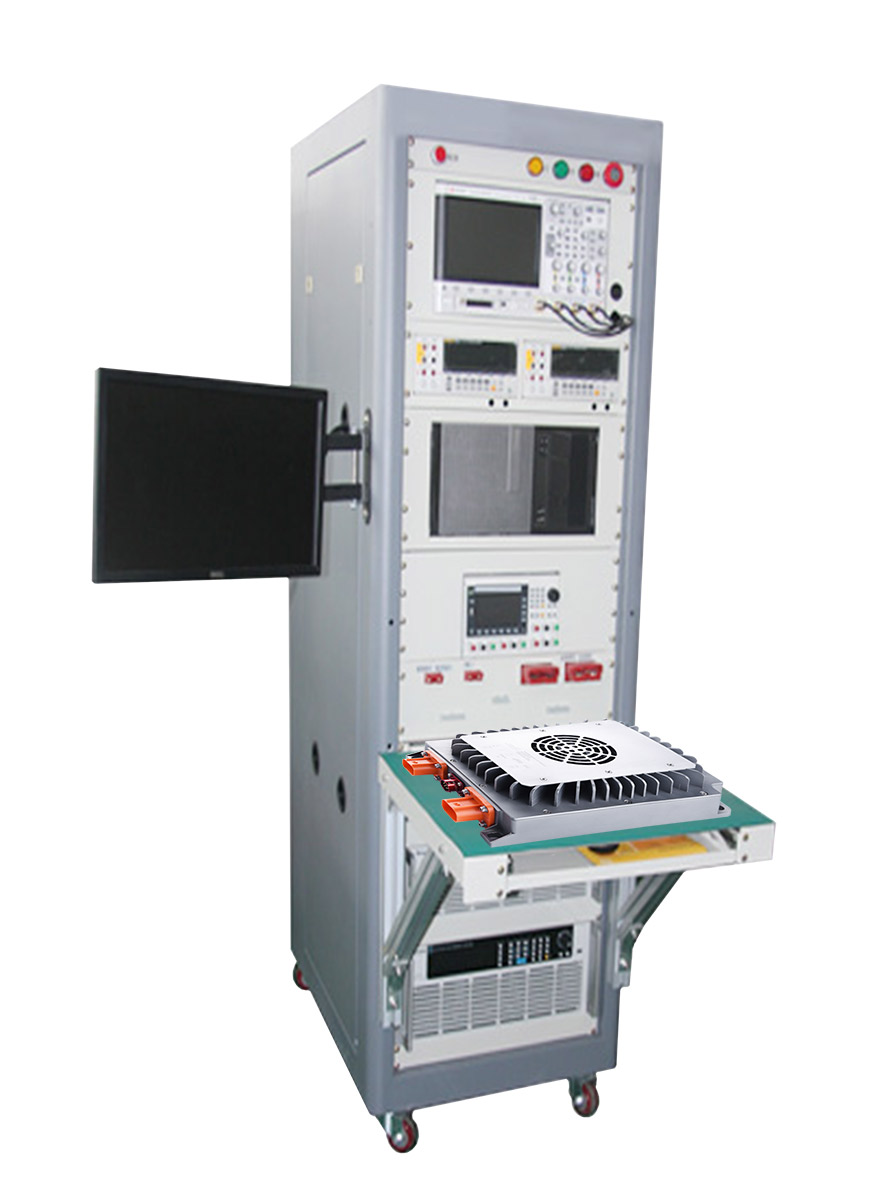

电动汽车OBC/DC-DC车载电源EOL测试系统

产品特点:

车载充电机(OBC)/直流转换DC-DC EOL下线综测系统是一个全面的功能及性能测试系统,可以满足客户进行功率级测试、信号级测试、环境耐久性测试,也可以单独分项测试。
产品介绍
技术参数

车载充电机(OBC)/车载直流转换电源DC-DC EOL下线综测系统是一个全面的功能及性能测试系统,可以满足客户进行功率级测试、信号级测试、环境耐久性测试,也可以单独分项测试。测试参考依据:QC/T 895、GB/T 24347、GBT 34657.2和企业标准。本测试系统可以根据客户其他特殊要求进行搭建,是行业领先的OBC/DC-DC测试系统。

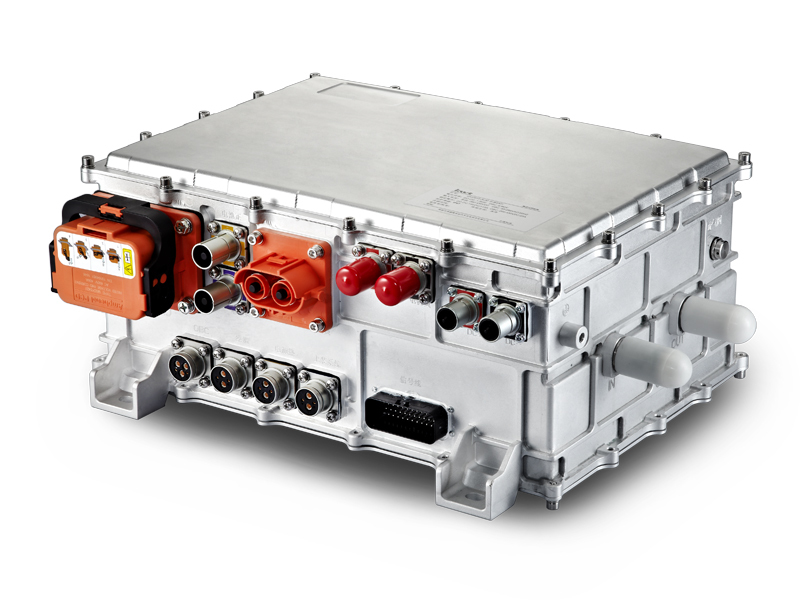

车载充电机(OBC)/直流转换DC-DC多合一系统


OBC车载充电机电气性能:

规格: 90~264VAC 45~65HZ 32Amax ≥0.98/半载以上

高压输出:384~537VDC 14Amax

电压精度:±1%

电流精度: 最大3%(>5A);最大10%(2~5A)

电压纹波系数:±1%

输出功率:6.4KW max

其他特性

效率:93% @220VAC输入 468V输出 满载

待机功耗 :<10W

DC-DC转换器电气性能:

规格:7~18VDC

额定输入电压:468VDC

输入电压范围:384~537VDC

输出额定电压:13.8VDC

输出电压精度:±2%VDC

额定输出电流:101A

峰值输出电流:120±10A

额定输出功率:1.4kW(满负荷连续运行)

峰值输出功率:1.6kW Minimum (6MIN)以峰值输出电流为准

效率:≥90%(额定输入电压和额定输出功率)

输出电压上升时间:≤300ms

输出电压纹波噪声:≤300VPK-PK

控制方式:模拟控制,CAN上报

车载充电机(OBC)测试部分:

新能源汽车OBC是为车载动力电池充电的电力电子装置,它能够安全可靠的完成对动力电池充电管理。针对新能源汽车OBC的测试应用方案可以满足以下各方面的应用需求:

主要性能参数测试:输入电压范围、输入频率范围、输出电压精度实验、输出电流精度实验、电压纹波系数实验、暗电流实验、启动冲击电流、输出电压范围测试、低压电源范围测试、限压和限流特性测试、效率、功率因数;

  • 唤醒信号实验、谐波电流测试、输出响应实验;
  • 保护功能测试:输入电压过压或者欠压保护、输出过压保护、过流保护、短路保护、反接保护、断电保护、过温保护;
  • 环境适应性:低温工作(存储)实验、高温工作(存储)实验、冷热冲击实验;
  • 电气安规:绝缘性能测试、耐电压测试、接地可靠性、电气间隙和爬电距离;
  • 与车辆控制器和BMS系统交互控制功能测试;
  • 耐久可靠性测试。



DC-DC直流转换器测试部分:

新能源汽车DC-DC作为给车载电子设备供电的电源,为确保汽车安全可靠的运行起到了至关重要的作用。针对新能源汽车DC-DC的测试应用方案能够满足以下各方面的要求:

主要性能参数测试:

  • 输入电压测试、输入电压调整率测试、输入电压过欠压测试、输出电压测试、额定输出功率测试、峰值功率与持续时间测试、稳压精度测试、负载调整率测试、输出电压纹波测试、效率测试;
  • 保护功能测试:输出短路保护、输出过欠压、输出过流;环境适应性:高温实验、低温实验、冷热冲击实验;与车辆控制器交互控制功能测试;耐久可靠性测试;
